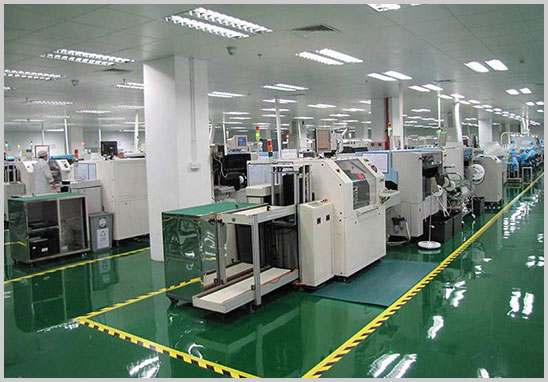

在PCBA加工過程中，PCB板的質量和設計直接影響到組裝效果和最終產品性能。作為一家擁有20多年P(guān)CBA加工經驗的PCBA代工代料加工工廠，深圳宏力捷電子發現，了解并遵循一些常見的PCB板要求，有助于優化整個生產流程，確保產品的穩定性和高效性。
PCBA加工過程中對PCB板的常見要求
1. 板材選擇
技術背景：PCB板材的選擇會直接影響到電路的性能和生產工藝。常見的板材包括FR-4（玻纖環氧樹脂覆銅板）和其他特殊材料，如陶瓷基板和鋁基板。
要求及影響：
- FR-4是常見的通用材料，適合大多數電子產品。
- 特殊應用（如高頻電路或散熱要求高的電路）可能需要使用陶瓷基板或鋁基板，以提升耐高溫、散熱能力和機械強度。
- 板材厚度應符合設計要求，一般為1.6mm左右。太薄的板材易變形，影響組裝質量。
2. 尺寸公差
技術背景：PCB板在設計時，需要嚴格控制尺寸公差，以確保其能夠準確安裝到設備中，滿足組裝要求。
要求及影響：
- 通常，PCB板的外形尺寸公差應控制在±0.1mm以內，以確保精確配合。
- 過大的公差會導致PCB無法正確安裝到外殼或無法與連接器精確對接，從而影響裝配效率。
3. 焊盤設計
技術背景：焊盤是PCB上電子元件焊接的基礎，其設計對元件的焊接質量和電氣連接有直接影響。
要求及影響：
- 焊盤設計應與元器件引腳大小匹配，焊盤過大或過小都可能導致焊接不良。
- 焊盤間距需足夠大，避免短路，特別是在密度較高的設計中，推薦焊盤之間留有至少0.2mm的間距。
- 對于BGA（球柵陣列）等高密度封裝元件的焊盤設計，需考慮電氣性能和熱應力分布。
4. 線路寬度與間距
技術背景：PCB上的導線寬度和間距直接影響電路的導通能力和抗干擾能力。通常，導線寬度需要根據電流大小及工作環境進行設計。
要求及影響：
- 高電流應用需設計較寬的導線，以確保能承載足夠的電流，避免過熱或斷路。常見的1A電流需要至少0.25mm寬的導線。
- 導線間距應根據電壓等級來設計，以避免短路或電氣干擾。通常，1.5倍于導線寬度的間距是常見的設計標準。
5. 孔徑和過孔設計
技術背景：過孔是PCB層間連接的重要通道，孔徑設計需根據元件引腳和電氣需求確定。
要求及影響：
- 通常，過孔孔徑應比引腳直徑大0.2mm，以便于焊接。如果過小，焊接時可能會導致引腳無法插入，增加返工率。
- 對于較大的電流傳輸，建議使用較大的過孔或采用多個過孔并聯的設計，以降低電阻和熱量積累。
6. 表面處理要求
技術背景：PCB板的表面處理（如鍍錫、鍍金等）決定了焊接的可操作性和耐氧化性。
要求及影響：
- 常見的表面處理方式包括HASL（熱風整平）、ENIG（化學鍍金）等。HASL適合普通應用，而ENIG適合要求較高的精密電路。
- 選擇合適的表面處理方式可提升焊接質量和可靠性，避免焊接時出現不良焊點。
常見問題及解決方案
在實際生產中，PCB設計不符合上述要求會導致許多常見問題，如焊接不良、短路或斷路等。為了幫助客戶避免這些問題，宏力捷建議：
- 早期介入設計審查：在PCB設計階段，我們的工程團隊可以提供建議，確保設計符合制造要求。
- 使用先進的測試手段：通過AOI（自動光學檢測）、X-ray等技術檢測線路和焊點的精度，及時發現問題并修正。
- 嚴格控制生產流程：從原材料的選擇到最終成品的交付，每個環節都嚴格按照標準執行，確保產品符合客戶要求。
結論
PCB板作為PCBA加工的核心部分，其設計和制造對產品的最終質量有著至關重要的影響。了解并遵循PCB板的常見要求，不僅能提高產品的性能和可靠性，還能減少生產過程中的不良品率。深圳宏力捷電子憑借多年P(guān)CBA加工經驗和專業的技術團隊，能夠為客戶提供全面的設計建議和優質的加工服務，確保每個環節都符合高標準要求。
通過提前規劃和優化PCB板的設計，客戶不僅能夠提升生產效率，還能獲得更高質量的產品，進一步增強市場競爭力。
